一、简介

上海柔孚系列气动黄油机是以压缩空气作动力，借助泵的作用使油料产生高压，利用高压进行注油的设备。其特点是安全可靠、耗油量小、工作压力高、使用方便，劳动强度低。能加注各种锂基脂等。适用于汽车，拖拉机及其它各种动力机械加注润滑油脂的作业。它是注油工艺机械化必不可少的注油设备。

二、工作原理：

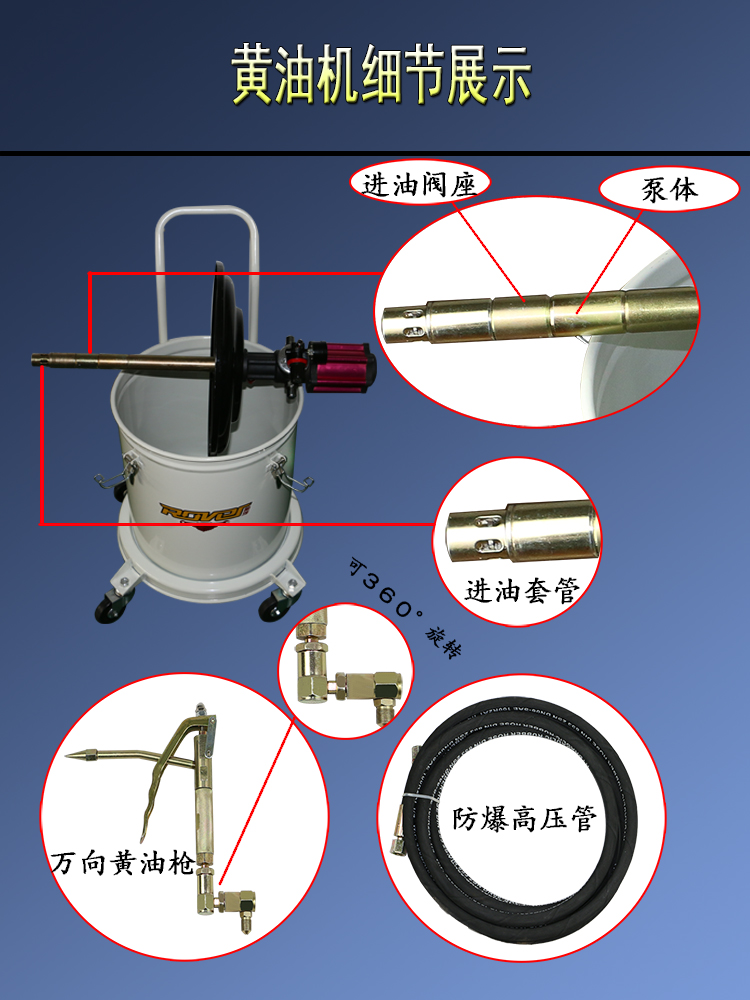

由上半部分空气泵，下半部分柱塞油泵二个部分组合而成。空气泵是带动柱塞油泵的动力泵，以压缩空气驱动作往复运动，连动柱塞油泵工作，积成高压油脂，当开启阀门时，输出油脂。在以上两个系列产品中，都配备有压油装置，其目的是：避免进油套管周围油料抽空，在盘片的作用下，抽走的油料及时得到补充，保证了柱塞油泵的持续工作。

三、设备的使用、保养及注意事项

（一）设备使用前的准备工作

1，在使用RF系列产品前，建议详细阅读使用说明书，特别是<设备的使用、保养及注意事项>。

2，如果您选择的是RF-7注油器，可将扶手装置完整，螺钉锁紧，然后将标准桶置于三角底座上，利用扶手上固定块固定。

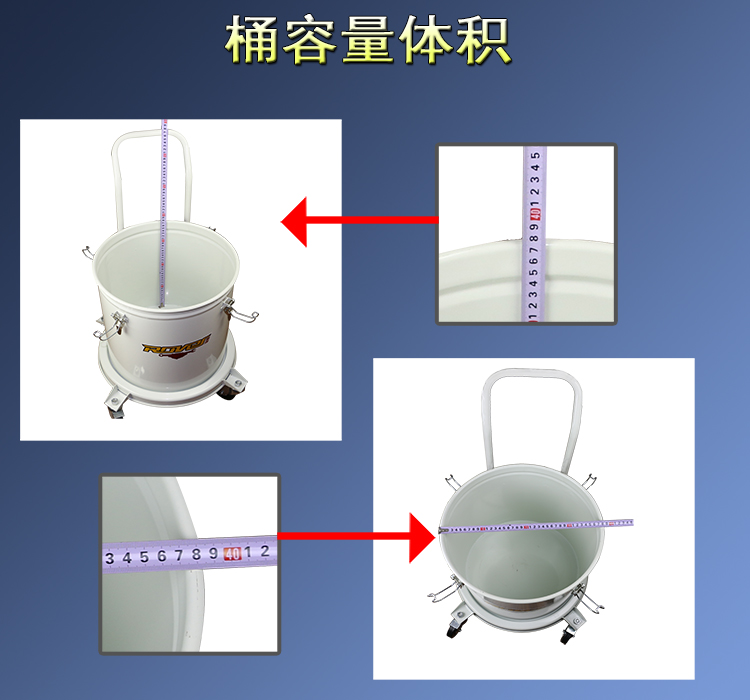

3，如果您选择的是RF-30/30A/30B/30C注油器，抓住储油筒盖两边的把手，按桶盖上所示方向左旋，打开桶盖将标准桶装润滑油脂置入推车内，(最大容量为30L)。

4，如果您选择的是RF-20/20A/20B/RF-30A/30B/30C可直接打开桶盖，将散装油置放入桶内，RF-30可打开桶盖将标准桶装润滑油脂置入推车内，（最大容量为30L）。

5，为防止产生气泡，应将筒内油脂压紧并抹平油脂面。

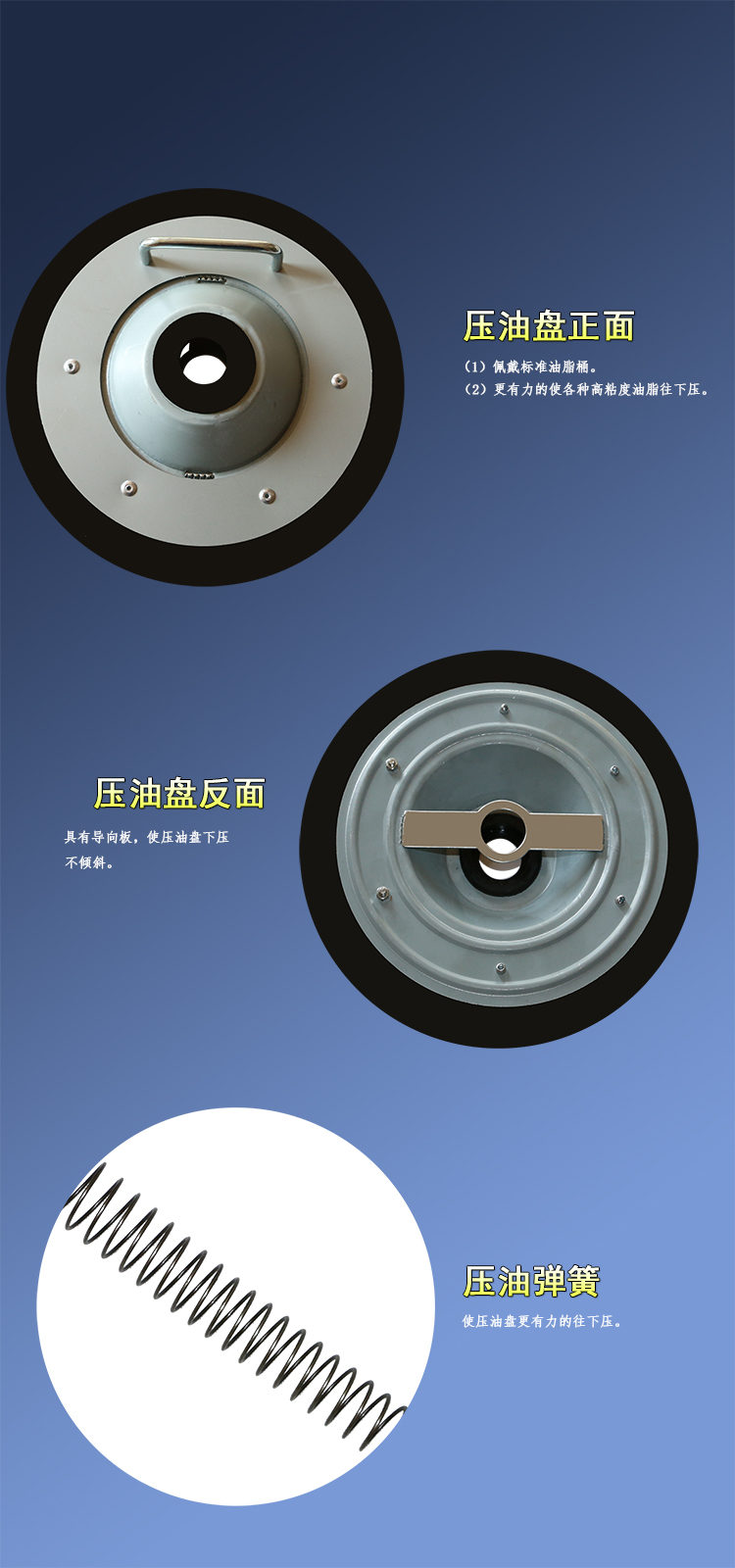

6，压油盘压紧油脂面，注油泵的进油套管插入筒底部，盖好桶盖并锁紧。

7，把注油泵和注油枪用高压软管连接起来，连接时必须做好各连接部件的清洁工作。用扳手拧紧螺帽，以免漏油。

8，柔孚气动黄油机系列产品，需准备好0.6-0.8兆帕的压缩空气。在气源的管路上安装好快换接头。将快换接头插入进气接头，接通压缩空气，打开调压阀，这时注油泵的空气泵就会作往复运动，并经过消声器排气。

（二）保养及注意事项：

对设备进行适当的保养工作，使设备经常保持良好状态是延长设备使用寿命，保证其使用高效率的必要手段。

高压注油器的设备保养需要注意以下几点：

1,按季节选用油脂，一般冬季用0#-1#锂基脂，春秋季节用1#--2#锂基脂，夏季用2#-3#锂基脂。当油脂浓度过大时，请添加少量机油调匀。

2，上海柔孚贸易有限公司气动黄油机系列产品，压缩空气要进行过滤、避免空气中的砂尘进入空气泵而磨损配气滑块及气缸等部件。

3,使用的压缩空气调压后不要超过0.8兆帕，避免设备过载而影响高压软管的使用寿命。

4,高压软管在使用时不允许强力弯曲及受重物碾压、以免损坏。

5,工作休息时应卸下快换接头，并扳动注油枪扳机排油，使设备内油压降低，以延长高压软管的使用寿命。

6,空气泵需定期加注润滑油（拧掉调压阀即可加注润滑油）。

7,在拆修过程中，不得损坏被拆零件的精度，避免零件表面碰毛。

8,切勿当储油筒内油料不足时长时间空载开机，以免柱塞油泵发热而损坏。

9,平时要经常做好清洁保养工作，定期清洗整个油路系统，将注油枪拆下油嘴，用清洁机油冲涮掉管道中的杂物，并保持储油筒内油料的清洁。

10，严禁使用可燃性气体，以免发生意外损伤。
