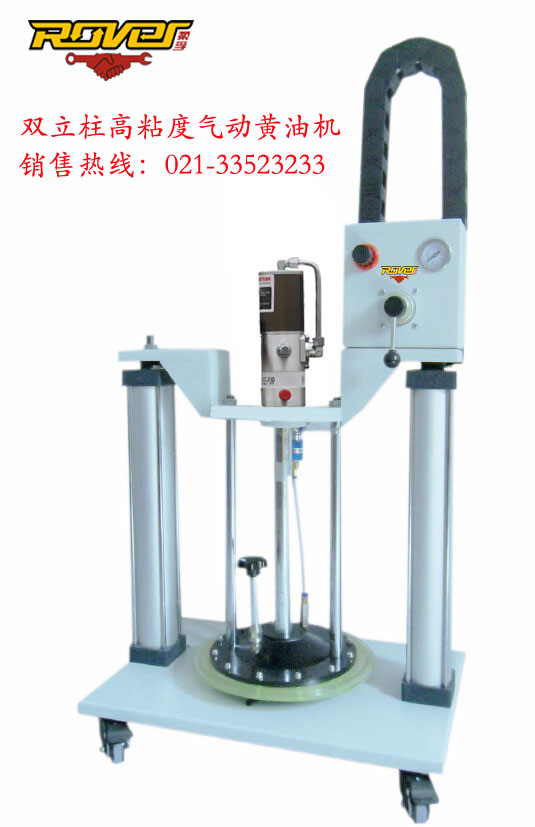

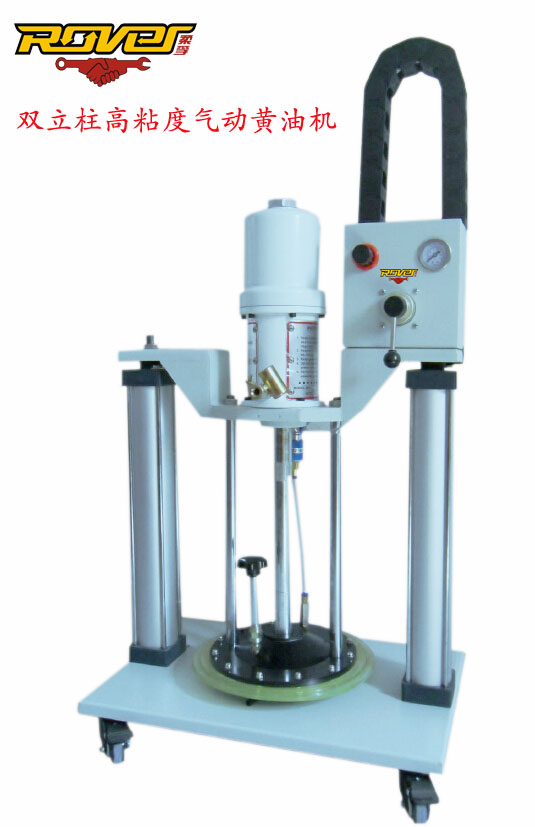

柔孚牌双立柱气动黄油机广泛用于工业生产线、轴承流水线、钢铁厂等各种润滑脂的加注，产品特点、气压双气缸压油装置，可加注高粘度润滑脂，

性能稳定、使用便捷、可配备油脂定量系统可实现油脂的定量加注。适用油脂桶：标准15-20kg油桶(5加仑）使用后油桶内壁干净无残留，经济环保。

一、 注意事项：

1、 使用本机器应确认气压0.3-0.8MPa;

2、 请勿在高温50℃以上、低温-5℃以下使用；

3、 使用介质：润滑油，润滑脂，不干胶等无腐蚀性介质。请勿超越使用范围；

4、 如油桶被撞击严重变形，务必停止使用；

5、 使用的油类，胶类应确保无任何异物，如铁屑等，以确保机器运行正常。

二、 功能参数：

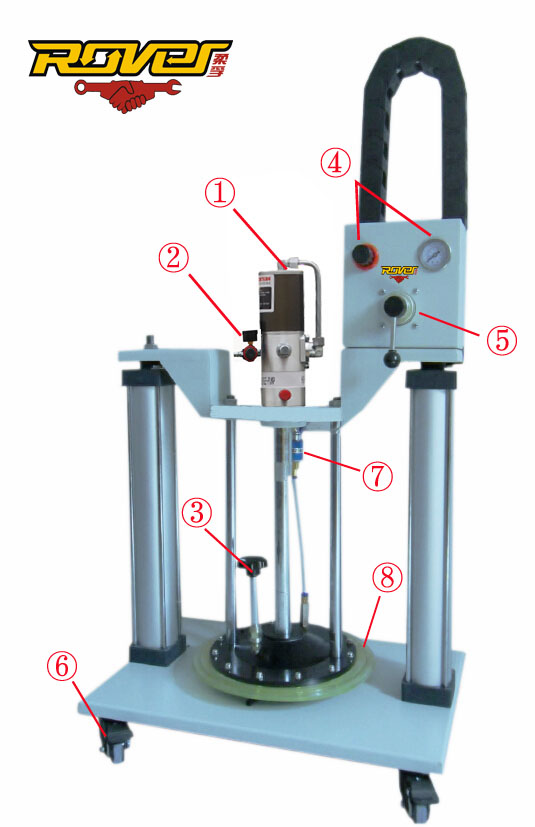

泵体构成：

① 高粘度气动注脂泵

② 油脂泵调压阀（背面）

③ 排气把柄

④ 升降调压阀含压力表（建议0.3-0.4MPa）

⑤ 升降控制阀(正常工作保持下压状态)

⑥ 移动轮

⑦ 空气开关（背面）换桶时使用

⑧ 刮油板（适合内径290mm以内桶，可非标定制）

⑨ 底油位报警(标准机不配，需选配）

油桶容量：5加仑

输出油量：≤20cc/循环

气源压力： 3-9Kg/cm2

机体尺寸（mm）：500（长）*350（宽）

1100（高） 机体最大高度1500mm

机体重量：40KG部件功能介绍

1． 双柱气动黄油机配备立柱升降压力调压阀④，用于调节泵体上升或下降的输出压力，正常情况下，压力调节为0.3-0.4MPa即可。可根据输送润滑脂的粘度适当提高压力。调节方法，向上拉出调节旋钮，顺时针旋转压力上升，逆时针旋转压力下降。调节完毕后按下调节旋钮即可，调节旋钮上配有气压显示表（可显示实时压力）。

2． 泵头上直接带有调压阀，调压阀用于调节输出油脂的速度和压力。调节方法如上，顺时针旋转压力和流量增大，反之减小。（推荐工作压力0.3MPa-0.5MPa）

3． 立柱上配有升降控制阀⑤，用于控制泵头的上升、下降和保压。其中向外旋转为上升，向内为下降，中间位置为保压。此作用主要用于油脂桶内换油。

4． 油脂泵在首次使用本机时，把压油板上排气把柄拧开③。升降控制阀向外扳动至“上升”位置，放置油桶在泵体上，油脂桶对准压油板。升降控制阀向内扳保持压板缓缓下降，桶内气体从排气孔排除，直至压到油面上方，有少量流体挤出，拧紧排气把柄。打开泵体开关，泵开始正常工作，初次使用要排除泵内气体。

5． 更换油脂步骤，关闭泵关阀，将升降控制阀将调至上升位置，打开空气开关⑦，油桶在气压的作用下脱离刮油板⑧。

四．故障排除与保养维护

1. 在低温严寒的环境使用时，介质输出量会有明显的下降，这种情况下如无法满足配套设备正常工作，请降低介质粘度或采用介质加温的措施；

2. 气动黄油机工作却打不出油的原因：

A． 油已用完，应立即更换油脂；

B． 机器内部泵故障；（需专业人士维修）

C． 因气温低

D． 泵内有空气。

3．如长时间不用本机，务必关闭气压

4.切忌长时间无介质运行，影响精密元器件寿命；

五、质量保修

1.本品自销售之日起，主泵保修三个月；

2.请勿自行打开维修，否则不在保修范围内
